一、產品介紹

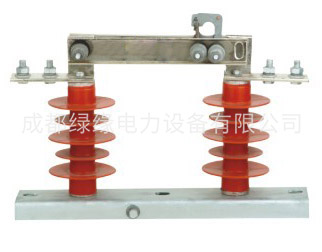

HGW9-12(W)型系列戶外交流高壓隔離開關(以下簡稱隔離開關)單極結構。適用于交流50Hz、額定電壓12KV的電力系統中,作為有電壓無負載時分合線路之用。其中防污穢隔離開關可滿足重污穢地區用戶的要求,可以有效的解決隔離開關在運行中出現的污閃問題。
二、使用環境條件
1、海拔高度:1000m及以下;
2、環境溫度:-35℃~+40℃,日溫差不大于15K;

3、風速:不超過35m/s;
4、地震烈度:不超過8度;
5、安裝場所應無頻繁的劇烈震動;
6、普通型安裝場所應無嚴重影響隔離開關絕緣和導線性能的氣體、蒸汽、化學性沉積、鹽霧、粉塵及其它爆炸性、侵蝕性物質;
7、防污型適用于Ⅲ級污穢地區,但不應有引起火災及爆炸等危險存在。
HGW9-12系列戶外高壓隔離開關技術參數:
|
				 型號  |

				 額定電壓kv  |

				 額定電流A  |

				 4s短時耐受電流A  |

				 峰值耐受電流KA  |

				 額定絕緣水平  |
		||||||
|
				 雷電沖擊耐壓  |

				 工頻耐壓1min  |
		||||||||||
|
				 極對地正負kv  |

				 端口間正負kv  |

				 干試與濕試  |
		|||||||||
|
				 極對地kv  |

				 斷口間kv  |
		||||||||||
|
				 HGW9-12/400  |

				 12  |

				 400  |

				 12.5  |

				 31.5  |

				 75  |

				 85  |

				 42  |

				 48  |
		|||
|
				 HGW9-12W/400  |
		|||||||||||
|
				 HGW9-12/630  |

				 630  |

				 20  |

				 50  |
		||||||||
|
				 HGW9-12W/630  |
		|||||||||||
|
				 HGW9-12/1000  |

				 1000  |

				 25  |

				 63  |
		||||||||
|
				 HGW9-12/1250  |

				 1250  |
		||||||||||
|
				 項目  |

				 單位  |

				 參數  |
		|||||||||
|
				 額定電壓  |

				 KV  |

				 10/15  |
		|||||||||
|
				 額定工作電壓  |

				 KV  |

				 12/20  |
		|||||||||
|
				 額定頻率  |

				 Hz  |

				 50  |
		|||||||||
|
				 額定電流  |

				 A  |

				 200/400/630/1250  |
		|||||||||
|
				 2秒熱穩定電流(有效值)  |

				 KA  |

				 6.3/12.5/20/31.5  |
		|||||||||
|
				 動穩定電流(峰值)  |

				 KA  |

				 16/31.5/50/80  |
		|||||||||
|
				 額定絕緣水平  |

				 1min工頻耐壓  |

				 KV  |

				 對地40/40斷口47/47  |
		||||||||
|
				 雷電沖擊耐壓(峰值)  |

				 KV  |

				 對地105/105斷口120/126  |
		|||||||||
