一、產品概述

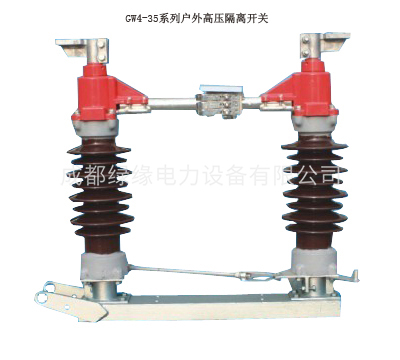

GW4-10 15 35/630 2000A型圓棒式隔離系列開關帶避雷器、硅橡膠,是我廠針對原GW4隔離開關存在的一系列問題,按現行的國家標準和國際標準改型設計而成的一種新型開關。開關本身帶有接地閘刀能有效防止"帶電掛地線和帶地線合閘"等誤操作,操作人員也不必再另接地線。該產品其電氣性能和機械性能優良,是現行10-35KV級戶外開關的更新產品。
	二 、適用范圍
開關用于三線交流50Hz電路,供有電壓無負荷時分合電路之用。其基本使用條件如下:
(1)海拔高度不超過3000m,環境溫度不低于-40℃不高于+40℃。
(2)風速不大于35mm/S,地震烈度不超過8度。
(3)適應于大城市、工礦附近等污穢地區。
(4)不適應于有燃燒和爆炸危險、有劇烈震動和沖動、有嚴重腐蝕金屬和絕緣材料的化學物質的場所。
GW4系列戶外高壓隔離開關技術數據:
|
				 型號  |

				 額定電壓(千伏)  |

				 額定電流(A)  |

				 極限通過電流峰(KA)  |

				 5秒穩定電流(KA)  |

|

					GW4-10帶(W)  |

				 10  |

				 220A  |

				 10  |

				 5  |

|
				 400A  |

				 20  |

				 10  |
		||
|
				 600A  |

				 50  |

				 14  |
		||
|
				 1000A  |

				 80  |

				 21.5  |
		||
|
				 1600A  |

				 90  |

				 25  |
		||
|
				 GW4-15  |

				 15  |

				 200A  |

				 15  |

				 5  |

|
				 400A  |

				 25  |

				 10  |
		||
|
				 600A  |

				 50  |

				 14  |
		||
|
				 1250A  |

				 80  |

				 21.5  |
		||
|
				 GW4-35  |

				 35
					  |

				 400A  |

				 30  |

				 10  |

|
				 GW4-35D  |

				 600A  |

				 50  |

				 14  |
		|
|
				 GW4-10ⅢD帶(W)防污型  |

				 630A  |

				 56  |

				 15  |
		|
|
				 1000A  |

				 80  |

				 21.5  |
		||
|
				 1250A  |

				 90  |

				 23  |
		||
|
				 2000A  |

				 104  |

				 45  |
		||
|
				 GW4-60  |

				 60
					  |

				 600A  |

				 50  |

				 14  |

|
				 GW4-60D  |

				 1000A  |

				 80  |

				 21.5  |
		|
|
				 GW4-110  |

				 110
					  |

				 600A  |

				 50  |

				 14  |

|
				 GW4-110D  |

				 1000A  |

				 80  |

				 21.5  |
		|
|
				 GW4-220  |

				 220
					  |

				 630A  |

				 50  |

				 14  |

|
				 GW4-220D  |

				 1250A  |

				 80  |

				 21.5  |
