一、結構簡介

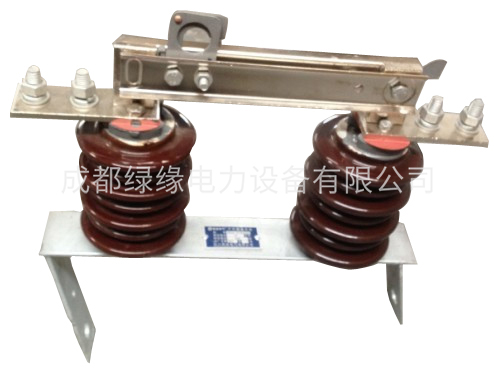

GW9-12FG/630A型戶外單極隔離開關(以下簡稱為開關)適用于12千伏高壓輸配電線路上,用以切斷和閉合無負載有電壓的單相或三相電路。
開關供三相線路系統單相使用,其結構簡單、經濟、使用方便。開關的額定電流有:200A;400A;600A和1000A。他們皆有底座、支柱絕緣子、導電部分和機構部分組成。采用閘刀式結構分合閘達到切斷和閉合線路,每相閘刀由兩片導電片組成,刀片兩側外裝有壓縮彈簧,調節彈簧的高度可以得到開關閘所需要的接觸壓力。開關分合閘時用絕緣棒操作機構部分便可以進行合閘運動。閘刀由自鎖裝置。

二、使用環境條件和主要技術參數
1.使用環境條件
1.1、海拔高度不超過4000米;
1.2、環境溫度:最高環境溫度不高于+40℃;
最低環境溫度不低于-30℃;
1.3、戶外風速不超過35米/秒;
1.4、地震烈度不超過8級;
1.5、安裝場所應無嚴重影響開關絕緣和導電能力的氣體,蒸汽、化學性質沉積、鹽霧、灰塵污垢其他爆炸性、侵蝕性介質。
1.6、安裝場所應無頻繁的劇烈振動。
三、運輸與保管
1.本開關經制造廠以單相形式裝配,調整、試驗合格后按一定規格包裝。
2.運輸時不得倒置,不得受到強烈震動和碰撞。
3.開關運行目的地后,包裝木箱應無松散、損壞現象方可。

主要技術參數
表一
|
				 型號  |

				 額定電壓  |

				 額定電流(A)  |

				 極限通過電流(KA)  |

				 10秒熱穩定電流(KA)  |
		|
|
				 峰值  |

				 有效值  |
		||||
|
				 GW9-12FG  |

				 10  |

				 200  |

				 5  |

				 9  |

				 5  |

|
				 15  |
		|||||
|
				 10  |

				 400  |

				 21  |

				 15  |

				 10  |
		|
|
				 15  |
		|||||
|
				 10  |

				 600  |

				 35  |

				 25  |

				 14  |
		|
|
				 15  |
		|||||
|
				 10  |

				 1000  |

				 50  |

				 35  |

				 20  |
		|
|
				 15  |
		|||||
表二
|
				 型號  |

				 接觸壓力  |

|
				 GW9-12FG/200  |

				 32-36  |

|
				 GW9-12FG/400  |

				 32-36  |

|
				 GW9-12FG/630  |

				 34-38  |

|
				 GW9-12FG/1000  |

				 50-60  |
