一、產品概述
     FCGW-12KV系列干式復合穿墻套管是一種新型穿墻套管,其主絕緣采用無油新型絕緣材料,無滲漏、密封性能好,可水平、豎直安裝,干凈、維護方便;外絕緣采用高溫硫化硅橡膠,具有優異的防污性能、老化性能和防爆性能。符合電力部門性能高、無油化、小型化的發展趨勢,是滿足城鄉電網改造要求的新一代高壓產品。
      本產品適用于于12KV、20KV、40.5KV、72.5KV高壓復干式穿墻套,中等及以上污穢地區、海拔高度不超過1000m(超過1000m請選用高原型)、環境溫度-40℃~+40℃,產品性能完全符合IEC60137:2000《交流電壓高于1000V的絕緣套管》及GB/T4109-1999《高壓套管技術條件》標準的規定。



 二、使用環境條件
 1)戶內套管環境溫度不高于+40℃,不低于-40℃
 海拔不超過l000m
 相對濕度月平均值不大于90%
 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
 無經常性的劇烈振動
 2)戶外套管環境溫度不高于+40℃,不低于-40℃;
 海拔不超過l000m;
 風速不大于34m/s
 產品的使用環境的空氣污穢程度,按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級;
 無經常性的劇烈振動

 三、結構特征:

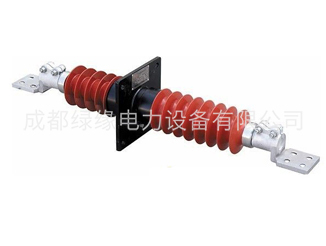

     1.高壓復合干式穿墻套管主要由接線端子、戶外傘裙、法蘭套筒、戶內傘裙、電 芯子等零部件構成,法蘭套筒與電容芯子緊固連接。
     2.套管的主絕緣是采用聚四氟乙烯及環氧等材器,具有良好的電氣、機械性能。料纏繞半導體層構成圓柱形電容
     3.體積小,重量輕,是相同電壓等級瓷絕緣子的1/5~1/9左右,便于運輸和安裝。
     4.復合絕緣子械強度高,結構可靠,性能穩定,安全運行裕度大,為線路和安全運行提供了保障。
     5.復合絕緣子的電氣性能優越,硅橡膠傘肯有良好的憎水性和遷移性,耐污性能好,抗污閃能力強,能在重污穢地區安全運行,且不需要人工清掃,可免測零值維護。
     6.復合絕緣子具有耐酸、堿性,耐熱老化和耐電性能力,密封性能好,能確保其內絕緣不受潮等特點。
     7.復合絕緣子的抗脆性能好,防震力度強,不會發生脆斷事故。
     8.復合絕緣子具有可換性,能與瓷等絕緣子與互換使用。

 四、安裝使用說明
      1.產品開箱檢查產品外觀及合格證等文件。
     2.按電力部門要求進行電氣試驗驗收。
     3.將套管從法蘭處吊起對正到墻壁安裝孔,徐徐放入,用緊固螺釘將法蘭與墻壁安裝孔對正后緊固。
     4.調節接線端子時應將接線端子處的螺栓松開后調整,調整后應將螺栓緊固,否則運行時會引起局部發熱。
FCGW-12KV系列穿墻套管參數表:
|  	 產品型號  |  	 	 電壓(kv)  |  	 	 額定電流(A)  |  	 	 工頻1min濕耐受電壓(kv)  |  	 	 雷電沖擊耐受電壓(峰值)kv  |  	 	 破壞負荷(N)  |  	 	 彎曲負荷(N)  |  	 	 戶外污穢等級(W)  |
|  	 FCGW-12KV/630A  |  	 	 12  |  	 	 630  |  	 	 30  |  	 	 75  |  	 	 1250  |  	 	 625  |  	 	 Ⅲ級  |
|  	 FCGW-12KV/1250A  |  	 	 12  |  	 	 1250  |  	|||||
|  	 FCGW-12KV/1600A  |  	 	 12  |  	 	 1600  |  	|||||
|  	 FCGW-12KV/2000A  |  	 	 12  |  	 	 2000  |  	|||||
|  	 FCGW-20KV/630A  |  	 	 20  |  	 	 630  |  	 	 60  |  	 	 95  |  	 	 1250  |  	 	 625  |  	|
|  	 FCGW-20KV/1250A  |  	 	 20  |  	 	 1250  |  	|||||
|  	 FCGW-20KV/2000A  |  	 	 20  |  	 	 2000  |  	|||||
|  	 FCGW-20KV/3150A  |  	 	 20  |  	 	 3150  |
