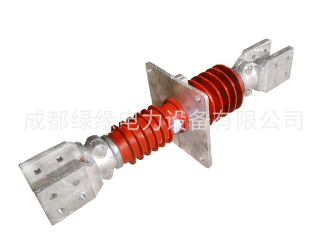

FCGW-35KV系列穿墻套管
一、產品概述
FCGW-35KV系列干式復合穿墻套管是一種新型穿墻套管，其主絕緣采用無油新型絕緣材料，無滲漏、密封性能好，可水平、豎直安裝，干凈、維護方便；外絕緣采用高溫硫化硅橡膠，具有優異的防污性能、老化性能和防爆性能。符合電力部門性能高、無油化、小型化的發展趨勢，是滿足城鄉電網改造要求的新一代高壓產品。
本產品適用于于12KV、20KV、40.5KV、72.5KV高壓復干式穿墻套，中等及以上污穢地區、海拔高度不超過1000m（超過1000m請選用高原型）、環境溫度-40℃~+40℃，產品性能完全符合IEC60137：2000《交流電壓高于1000V的絕緣套管》及GB/T4109-1999《高壓套管技術條件》標準的規定。
二、使用環境條件
1)戶內套管環境溫度不高于＋40℃，不低于-40℃
海拔不超過l000m
相對濕度月平均值不大于90％
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
無經常性的劇烈振動
2)戶外套管環境溫度不高于＋40℃，不低于-40℃；
海拔不超過l000m；
風速不大于34m/s
產品的使用環境的空氣污穢程度，按GB/T5582 分為Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 級；
無經常性的劇烈振動
三、結構特征：
1.高壓復合干式穿墻套管主要由接線端子、戶外傘裙、法蘭套筒、戶內傘裙、電 芯子等零部件構成，法蘭套筒與電容芯子緊固連接。
2.套管的主絕緣是采用聚四氟乙烯及環氧等材器，具有良好的電氣、機械性能。料纏繞半導體層構成圓柱形電容
3.體積小，重量輕，是相同電壓等級瓷絕緣子的1/5~1/9左右，便于運輸和安裝。
4.復合絕緣子械強度高，結構可靠，性能穩定，安全運行裕度大，為線路和安全運行提供了保障。
5.復合絕緣子的電氣性能優越，硅橡膠傘肯有良好的憎水性和遷移性，耐污性能好，抗污閃能力強，能在重污穢地區安全運行，且不需要人工清掃，可免測零值維護。
6.復合絕緣子具有耐酸、堿性，耐熱老化和耐電性能力，密封性能好，能確保其內絕緣不受潮等特點。
7.復合絕緣子的抗脆性能好，防震力度強，不會發生脆斷事故。
8.復合絕緣子具有可換性，能與瓷等絕緣子與互換使用。
四、安裝使用說明
1.產品開箱檢查產品外觀及合格證等文件。
2.按電力部門要求進行電氣試驗驗收。
3.將套管從法蘭處吊起對正到墻壁安裝孔，徐徐放入，用緊固螺釘將法蘭與墻壁安裝孔對正后緊固。
4.調節接線端子時應將接線端子處的螺栓松開后調整，調整后應將螺栓緊固，否則運行時會引起局部發熱
FCGW-35KV系列穿墻套管參數表：
| 產品型號 | 額定電壓KV | 額定電流A | 工頻電壓KV | 標準雷電沖擊耐受電壓（峰值）不小于KV | 彎曲破壞負荷KN | |||
| 干耐受1min | 濕耐受1min | 擊穿 | 可見電暈 | |||||
| FCWB-35/630 | 35 | 630 | 30 | 176 | 25.8 | 185 | 75 | |
| FCWB-35/1250 | 35 | 1250 | 30 | 176 | 25.8 | 185 | 75 | |
| FCWB-35/1600 | 35 | 1600 | 30 | 176 | 25.8 | 185 | 75 | |
