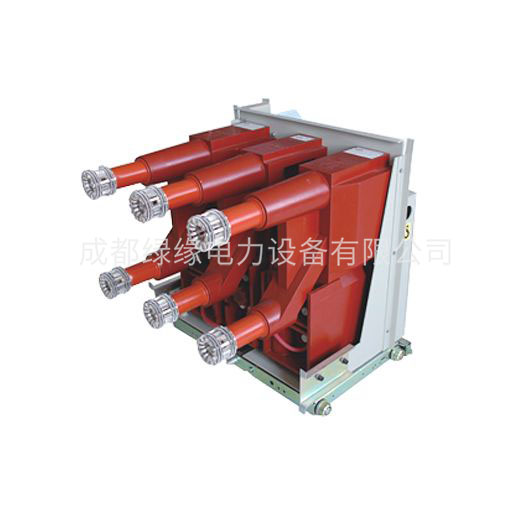

計量手車 本計量手車由一次接線延伸式電流互感器、熔斷器和電壓互感器組成。
  1.2 本計量手車結構加高240mm,其裝配尺寸適用于800mm或1000mm柜寬的中置式手車柜,一次相間距210mm或275mm,上下動觸頭間距275mm,與VS1(或VD4)斷路器手車一致。
  1.3 本計量手車有兩種結構方案
  1.3.1 JGJCⅡ-12為2CT 2PT方案:其中2臺電流互感器LZZBJP-12,一臺是連體絕緣支柱與觸臂熔斷器支架;采用"V"形接法,電壓互感器與其保護熔斷器另裝為一體,熔斷器內置,不占用空間,安全可靠,容易更換。
  1.3. 2 JGJCⅢ-12為2CT 2PT方案:其中3臺電流互感器LZZBJP-12;3臺電壓互感器JDZX10-10的(Ⅰ)、(Ⅱ)、(Ⅲ)型,采用"Y"形接法,該電壓互感器除具有1.3.1的優(yōu)點外,還具有剩余電壓繞組,可供三項電壓對稱監(jiān)護用。
  1.4 計量手車內裝有電磁鎖,可以防止誤操作;手車底盤備有接地銅排。
  1.5 計量手車內可配置S8、S9輔助開關,可按用戶要求提供三開兩閉、四開一閉、五常開等結構形式。
  1.6 用戶有特殊要求,請與本廠聯(lián)系.


  配套產品推薦:


  |




LC-12計量手車型號:
|  	 JLC-12/630A  |
|  	 JLC-12//1250A  |
