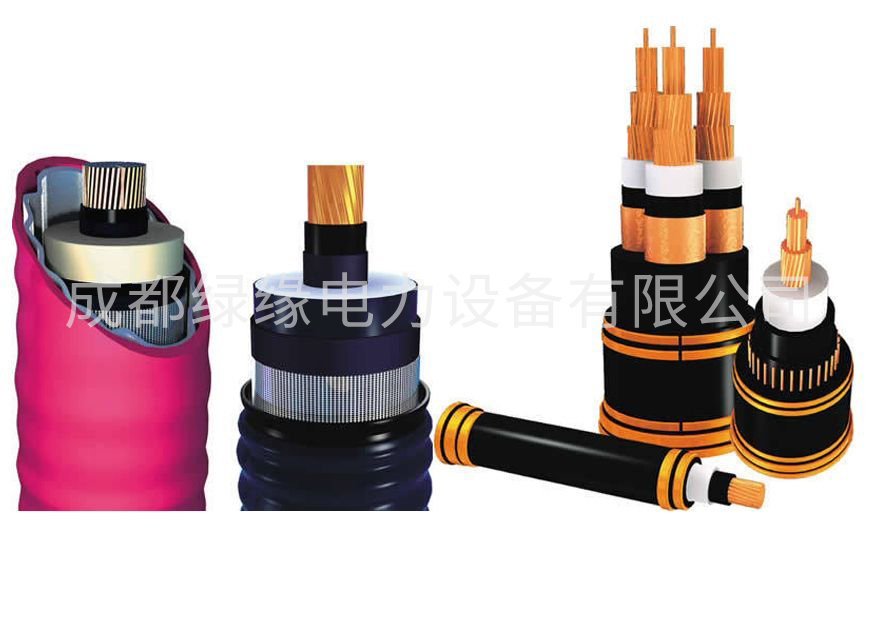

WDZ-YJY(F)WDZ-3×+1×（低煙無鹵阻燃電力電纜）
一、產品介紹
WDZ-YJY(F)WDZ-3×+1×（低煙無鹵阻燃電力電纜）具有溫度等級高，電氣、機械、化學性能穩定等諸多優點，其低煙無鹵、耐火阻燃材料的使用和結構打打提高了電線電纜的安全性和環保性。因而被廣泛的應用于高層建筑、醫院、大型圖書館、體育館、車站、民用機場、旅客候車室、重點文物保護所、地鐵、地下商場或人口密集的公共場所。
二、使用條件
1、額定電壓（U0/U），按不同產品系列分別從300/300V到26/35KV。
2、電纜的最高長期允許工作溫度分為：70℃、90℃、105℃。
3、短路時（5S）導體最高允許溫度不超過：70℃為106℃；90℃為250℃。
4、電纜的敷設溫度不低于0℃。
5、電纜彎曲半徑，執行相應非阻燃電纜標準的規定。
6、阻燃特性按阻燃類別可分為A、C二類（B類不推薦）。
a.ZRC型阻燃電纜用于要求通過IEC332-3C類的一般阻燃場所。
b.ZRA型阻燃電纜用于要求通過IEC332-3A類較為苛刻的阻燃場所。
c.單根電纜應達到通過IEC332-1（2）不延燃的要求。即自熄性，多根或成束電纜在通過IEC332-3后僅在一定范圍內燃燒，并能自熄
三、產品特點
交聯聚乙烯絕緣電力電纜具有高機械強度、乃環境應力好、優良的電氣性能和耐化學腐蝕等特點，重量輕，結構簡單，使用方便。本產品適用于交流額定電壓Uo/U為0.6/1kv及以下的輸配電線路上。
阻燃電力電纜的主要特點是電纜不易著火或著火時延燃僅在僅局限在一定范圍內，適用于電纜敷設密集程度較高的發電站、地鐵、隧道、、大型工礦企業、油田、煤礦等場所。
耐火電力電纜的主要特點是電纜除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運行適用于核電站、地鐵、隧道、高層建筑等與防火安全和消防救生有關的地方。
低煙無鹵阻燃電纜的主要特點是電纜不僅具備阻燃性能，而且具有低發煙性和無害性（毒性和腐蝕性較小），適用與電纜阻燃、嚴密度、毒性指數等有特別要求的場所，如地鐵、隧道、核電站等。
WDZ-YJY(F)WDZ-3×+1×（低煙無鹵阻燃電力電纜）產品參數：
| 標稱截面 | 電纜外徑 | 電纜計算重量 | 20℃導體直流電阻******值 | 試驗電壓 | 90℃絕緣電阻最小值 | 參考載流量工作（135℃） | 推薦載流量工作溫度（90℃） |
| mm2 | mm | Kg/km | Ω/km | kv/5min | kv/5min | A | A |
| 3×2.5+1×1.5 | 12.3 | 236.23 | 7.41 | 3.5 | 0.09 | 41 | 30 |
| 3×4+1×1.5 | 13.4 | 313.41 | 4.61 | 3.5 | 0.077 | 54 | 39 |
| 3×6+1×4 | 14.6 | 406.68 | 3.08 | 3.5 | 0.065 | 69 | 50 |
| 3×10+1×6 | 17.6 | 600.59 | 1.83 | 3.5 | 0.065 | 97 | 70 |
| 3×16+1×10 | 19.9 | 854.73 | 1.15 | 3.5 | 0.05 | 125 | 94 |
| 3×25+1×16 | 23.9 | 1281.14 | 0.727 | 3.5 | 0.05 | 170 | 120 |
| 3×35+1×16 | 26.5 | 1614.37 | 0.524 | 3.5 | 0.04 | 210 | 150 |
| 3×50+1×25 | 30.2 | 2210.14 | 0.387 | 3.5 | 0.035 | 255 | 185 |
| 3×70+1×35 | 35.7 | 3075.45 | 0.268 | 3.5 | 0.035 | 325 | 235 |
| 3×95+1×5 | 40.3 | 4133.62 | 0.193 | 3.5 | 0.035 | 400 | 290 |
| 3×120+1×70 | 44.8 | 5525.68 | 0.153 | 3.5 | 0.032 | 470 | 340 |
| 3×150+1×70 | 49.5 | 6239.3 | 0.124 | 3.5 | 0.032 | 535 | 390 |
| 3×185+1×95 | 55.4 | 7865.87 | 0.0991 | 3.5 | 0.032 | 620 | 450 |
| 3×240+1×120 | 62.5 | 10152.34 | 0.0754 | 3.5 | 0.032 | 740 | 540 |
| 3×300+1×150 | 69.1 | 12562.98 | 0.0601 | 3.5 | 0.03 | 960 | 710 |
