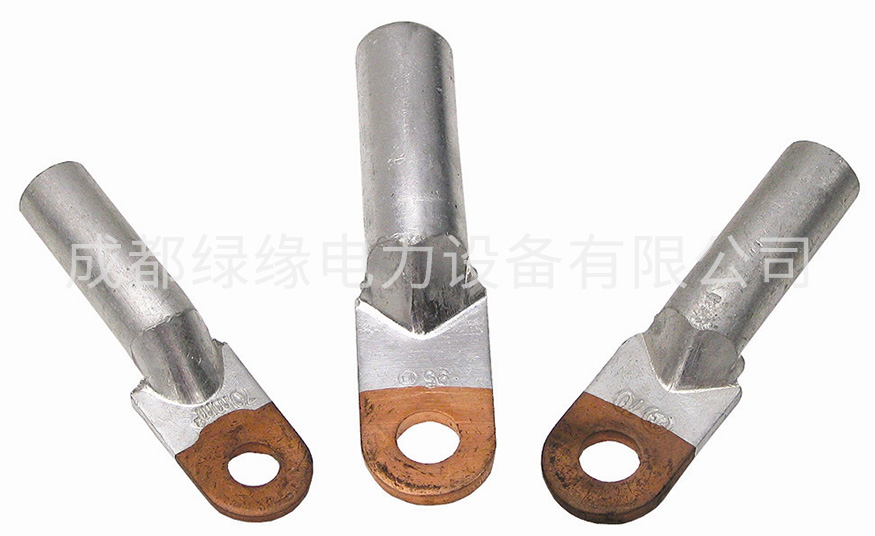

DTL系列銅鋁接線端子
一、產品介紹
DTL系列銅鋁接線端子適用于配電裝置鋁芯電纜與電氣設備銅端的過渡連接.

二、產品特點
a、采用了摩擦焊工藝,焊縫強度高。
b、通電性能好,抗電化腐蝕,使用壽命長點。







  DTL系列銅鋁接線端子適用于配電裝置鋁芯電纜與電氣設備銅端的過渡連接.
二、產品特點
a、采用了摩擦焊工藝,焊縫強度高。
b、通電性能好,抗電化腐蝕,使用壽命長點。

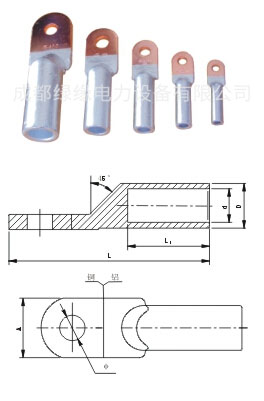

DTL系列銅鋁接線端子產品參數:



|  	 型號  |  	 	 主要尺寸(mm)  |  	|||||
|  	 Φ  |  	 	 D  |  	 	 d  |  	 	 L  |  	 	 L₁  |  	 	 A  |  	|
|  	 DTL-10  |  	 	 8.5  |  	 	 11  |  	 	 5.3  |  	 	 64  |  	 	 28  |  	 	 16  |
|  	 DTL-16  |  	 	 8.5  |  	 	 11  |  	 	 6.3  |  	 	 70  |  	 	 32  |  	 	 16  |
|  	 DTL-25  |  	 	 8.5  |  	 	 12  |  	 	 7.3  |  	 	 75  |  	 	 34  |  	 	 18  |
|  	 DTL-35  |  	 	 10.5  |  	 	 14  |  	 	 8.5  |  	 	 85  |  	 	 40  |  	 	 20.5  |
|  	 DTL-50  |  	 	 10.5  |  	 	 16  |  	 	 9.8  |  	 	 90  |  	 	 42  |  	 	 23  |
|  	 DTL-70  |  	 	 12.5  |  	 	 18  |  	 	 11.5  |  	 	 102  |  	 	 48  |  	 	 26  |
|  	 DTL-95  |  	 	 12.5  |  	 	 21  |  	 	 13.5  |  	 	 112  |  	 	 52  |  	 	 28  |
|  	 DTL-120  |  	 	 14.5  |  	 	 23  |  	 	 15  |  	 	 120  |  	 	 53  |  	 	 30  |
|  	 DTL-150  |  	 	 14.5  |  	 	 25  |  	 	 16.5  |  	 	 126  |  	 	 56  |  	 	 34  |
|  	 DTL-185  |  	 	 19  |  	 	 27  |  	 	 18.5  |  	 	 133  |  	 	 58  |  	 	 37  |
|  	 DTL-250  |  	 	 19  |  	 	 30  |  	 	 21  |  	 	 140  |  	 	 60  |  	 	 40  |
|  	 DTL-300  |  	 	 21  |  	 	 34  |  	 	 24  |  	 	 160  |  	 	 65  |  	 	 50  |
|  	 DTL-400  |  	 	 21  |  	 	 38  |  	 	 27  |  	 	 170  |  	 	 70  |  	 	 50  |
|  	 DTL-500  |  	 	 21  |  	 	 42  |  	 	 29  |  	 	 188  |  	 	 75  |  	 	 60  |
|  	 DTL-630  |
  |  	 	 54  |  	 	 35  |  	 	 245  |  	 	 80  |  	 	 80  |
|  	 DTL-800  |  	 	 60  |  	 	 38  |  	 	 270  |  	 	 90  |  	 	 100  |  	|
