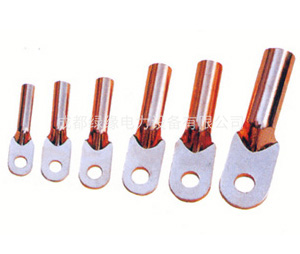

銅接線端子
一、產品用途
DT銅接線端子適用于配電裝置鋁芯電纜與電氣設備銅端的過渡連接。

二、產品特點
a、采用了銅鋁摩擦焊工藝,其銅鋁過度位于圓棒處。
b、具有良好的機械強度和電氣性能。







  DT銅接線端子適用于配電裝置鋁芯電纜與電氣設備銅端的過渡連接。
二、產品特點
a、采用了銅鋁摩擦焊工藝,其銅鋁過度位于圓棒處。
b、具有良好的機械強度和電氣性能。

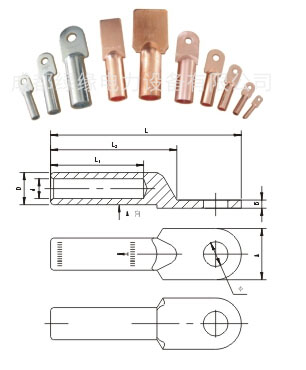

銅接線端子技術參數:



|  	 型號  |  	 	 主要尺寸(mm)  |  	|||||
|  	 D  |  	 	 d  |  	 	 L  |  	 	 L1  |  	 	 A  |  	 	 Φ  |  	|
|  	 DT-10  |  	 	 9  |  	 	 5.5  |  	 	 63  |  	 	 30  |  	 	 16  |  	 	 8.5  |
|  	 DT-16  |  	 	 9  |  	 	 6.0  |  	 	 65  |  	 	 32  |  	 	 16  |  	 	 8.5  |
|  	 DT-25  |  	 	 10  |  	 	 7.2  |  	 	 69  |  	 	 34  |  	 	 18  |  	 	 8.5  |
|  	 DT-35  |  	 	 12  |  	 	 8.5  |  	 	 78  |  	 	 36  |  	 	 20  |  	 	 10.5  |
|  	 DT-50  |  	 	 14  |  	 	 10.0  |  	 	 85  |  	 	 40  |  	 	 22  |  	 	 10.5  |
|  	 DT-70  |  	 	 16  |  	 	 11.9  |  	 	 93  |  	 	 44  |  	 	 26  |  	 	 12.5  |
|  	 DT- 95  |  	 	 18  |  	 	 13.6  |  	 	 100  |  	 	 47  |  	 	 28  |  	 	 12.5  |
|  	 DT-120  |  	 	 20  |  	 	 15.0  |  	 	 108  |  	 	 49  |  	 	 30  |  	 	 14.5  |
|  	 DT-150  |  	 	 22  |  	 	 16.5  |  	 	 115  |  	 	 52  |  	 	 32  |  	 	 14.5  |
|  	 DT-185  |  	 	 25  |  	 	 18.5  |  	 	 120  |  	 	 52  |  	 	 36  |  	 	 17  |
|  	 DT-240  |  	 	 27  |  	 	 20.5  |  	 	 132  |  	 	 58  |  	 	 45  |  	 	 17  |
|  	 DT-300  |  	 	 30  |  	 	 23.0  |  	 	 155  |  	 	 65  |  	 	 48  |  	 	 21  |
|  	 DT-400  |  	 	 34  |  	 	 26.0  |  	 	 160  |  	 	 67  |  	 	 54  |  	 	 21  |
|  	 DT-500  |  	 	 38  |  	 	 29.0  |  	 	 178  |  	 	 75  |  	 	 60  |  	 	 21  |
|  	 DT-630  |  	 	 45  |  	 	 35.0  |  	 	 215  |  	 	 85  |  	 	 80  |  	 	 /  |
|  	 DT-800  |  	 	 50  |  	 	 38.0  |  	 	 257  |  	 	 85  |  	 	 100  |  	 	 /  |
