JN15-10/31.5 JN15-10/40戶內高壓接地開關
一、產品簡介
N15-10/31.5 JN15-10/40戶內高壓接地開關：JN15-10和JN15-12戶內高壓接地開關的區別：實際產品，這兩個型號的接地開關，沒有任何差別，因為國內10KV和12KV大部分的高壓元器件是通用的。設計初就已經考慮到了，所以請放心10KV和12KV的差異，請放心使用。
JN15-10/31.5 JN15-10/40型系列戶內高壓接地開關(以下簡稱接地開關)是我公司根據市場需要設計開發的新型接地開關，適用于戶內312KV三相交流50(60)Hz的電力系統內和各型號高壓開關柜配套使用，亦可作為高壓電器設備檢修時接地用。該接地開關結構簡單緊湊，重量輕，操作靈活，安裝方便，動熱穩定性好。
二、JN15-10/31.5 JN15-10/40環境條件
1、適用于以下環境條件
2.1.1海拔高度不超過1000米；
2.1.2環境溫度不高于40，不低于-10；
2.1.3相對濕度日平均不大于95，月平均不大于90；
2.1.4地震烈度不超過8度。
2、不適用于下列場所
2.2.1安裝場所在有嚴重影響接地開關絕緣和導電能力的氣體、蒸汽、化學性沉淀、煙霧、灰塵污垢以及其爆炸侵蝕物質；
2.2.2安裝場所存在頻繁劇烈的震動。
三、JN15-10/31.5 JN15-10/40結構和工作原理
1、主要結構

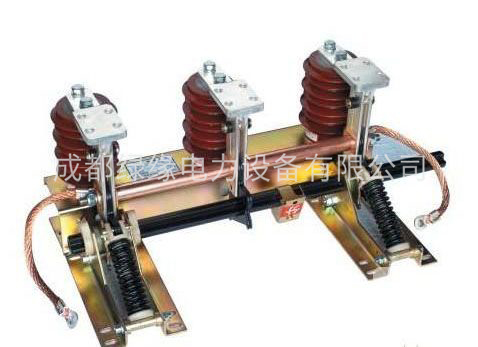

戶內高壓接地開關有支架、接地刀裝配、靜觸頭、傳感器、軸、拐臂、壓簧、導電套管、軟連接組成。注：支架由薄鋼板彎曲后焊接成部件，其余均為組裝式零部件。
2、工作原理
當操作操動機構使接地開關合閘時，作為力矩使主軸克服阻力矩，帶動拐臂沿合閘方向轉動，并使接地刀上的操縱桿通過壓簧死點，壓簧釋放能量，使接地開關快速合閘，在合閘位置。接地刀組件上的接地刀通過碟形彈簧和靜觸頭的凸緣部（刀口）牢固可靠地接觸。
分閘操作時，作用力矩使主軸克服主力矩及彈簧力，帶動拐臂沿分閘方向轉動，并使接地刀壓簧通過死點，壓簧儲能結束，以備下次合閘。接地開關和合閘速度與人的操作速度無關。
四、JN15-10/31.5 JN15-10/40訂貨須知
戶內高壓接地開關適用范圍廣，敬請各用戶注明產品型號與規格，操作拐臂安裝位置（左或右），是否配置帶電顯示裝置，用戶如有特殊要求，訂貨時請?zhí)崆芭c廠方協商。
JN15-10/31.5-JN15-10/40戶內高壓接地開關具體詳情請咨詢我們客服人員熱線電話：028-68538156 87703039
