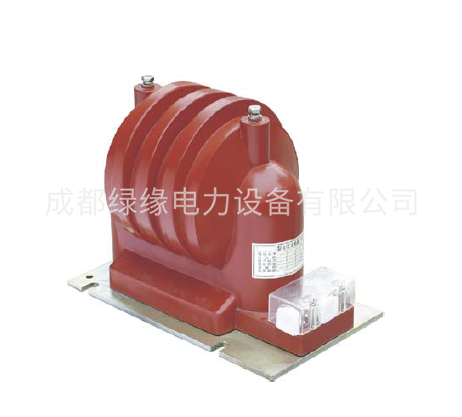

JDZ9-3Q JDZ9-6Q JDZ9-10Q(等同于VKV) 系列電壓互感器
一、產品簡介
JDZ9-3Q JDZ9-6Q JDZ9-10（UNZ10-JDZF9-3/6/10）型單相-全封閉電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品，適用于各種高壓開關柜中，額定頻率為50Hz、額定電壓為10kV（或6kV）及以下的電力系統中作電壓、電能測量及繼電保護用。
DZ9-3Q/JDZ9-6Q/JDZ9-10Q(等同于VKV) 系列電壓互感器型互感器為單相雙線圈全封閉結構，采用環氧真空樹脂澆注成型，鐵芯采用優質冷軋硅鋼片繞成環形，一次和二次繞組均纏繞在鐵芯上，二次出線有接線護罩，護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。
二、技術參數
1．互感器的技術指標均符合IEC標準和GB1207-1997的要求
2．具體參數詳見下表：（cosφ＝0.8）
3．額定絕緣水平：JDZ9-6型7.2/32/60kV
JDZ9-3Q JDZ9-6Q JDZ9-10Q(等同于VKV)系列電壓互感器產品參數：
| 型 號 | 額定電壓比（kV） | 額定容量（VA） | 極限輸出 （VA） | ||
| 0.2級 | 0.5級 | 1級 | |||
| JDZ9-6 | 6/0.1 | 30 | 100 | 200 | 500 |
| JDZ9-10 | 10/0.1 | 30 | 100_ | 200 | 500 |
