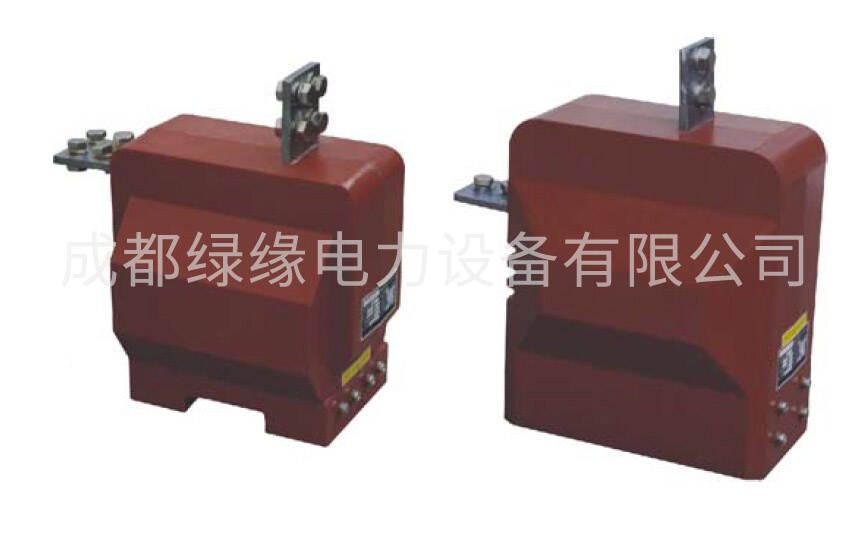

一、產品概述
 LFSQ-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品,適用于額定頻率50Hz或60Hz,額定電壓10kV及以下的電力系統中,作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。

 二、結構簡介
 LFSQ-10電流互感器為環氧樹脂澆注絕緣全封閉結構,具有優良的絕緣性能和防潮能力,體積小。重量輕,適宜于任何位置、任意方向安裝。

 三、技術參數
 1 額定絕緣水平:12/42/75 kV;
 2 額定二次電流:5A,1A;
 3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表:
 4 局部放電水平符合GB1208《電流互感器》標準;
 5 污穢等級:Ⅱ級;


LFSQ-10電流互感器產品參數:
|  	 型 號  |  	 	 額定一次電流(A)  |  	 	 準確級組合  |  	 	 額定輸出(VA)  |  	 	 短時熱電流(Ith)(kA)  |  	 	 額定動穩定電流(Idyn)(kA)  |  	||
|  	 0.2  |  	 	 0.5  |  	 	 10P10  |  	|||||
|  	 LFS-10Q  |  	 	 5-200  |  	 	 0.2(S)/0.2(S)  |  	 	 10  |  	 	 10  |  	 	 15  |  	 	 100I1n  |  	 	 250 I1n  |
|  	 250  |  	 	 27  |  	 	 67.5  |  	|||||
|  	 300  |  	 	 36  |  	 	 80  |  	|||||
|  	 400  |  	 	 45  |  	 	 90  |  	|||||
|  	 500、600  |  	 	 56  |  	 	 100  |  	|||||
|  	 750、800  |  	 	 63  |  	 	 100  |  	|||||
|  	 1000  |  	 	 80  |  	 	 130  |  	|||||
|  	 LFSB-10  |  	 	 5-200  |  	 	 0.2/10P10  |  	 	 10  |  	 	 10  |  	 	 20  |  	 	 80I1n  |  	 	 200 I1n  |
|  	 300  |  	 	 0.5/10P10  |  	 	 21  |  	 	 50  |  	||||
|  	 400  |
  |  	 	 24  |  	 	 60  |  	||||
|  	 600  |
  |  	 	 30  |  	 	 70  |  	||||
|  	 800  |
  |  	 	 40  |  	 	 75  |  	||||
|
  |
  |  	||||||
LFSQ-10Q電流互感器外形及安裝尺寸、型號含義
|  	 型號  |  	 	 額定一次電流(A)  |  	 	 準確級組合  |  	 	 額定輸出(VA)  |  	 	 短時熱電流(Ith)(kA)  |  	 	 額定動穩定電流(Idyn)(kA)  |  	|||||
|  	 0.2S 0.5S  |  	 	 0.2  |  	 	 0.5  |  	 	 10P10  |  	|||||||
|  	 LFSQ-10P  |  	 	 5  |  	 	 0.2(S)/0.2(S)
  |  	 	 10  |  	 	 10  |  	 	 10  |  	 	 10  |  	 	 0.8  |  	 	 2  |  	||
|  	 10  |  	 	 1.6  |  	 	 4  |  	||||||||
|  	 15  |  	 	 6.3  |  	 	 15  |  	||||||||
|  	 20、25  |  	 	 9.3  |  	 	 23  |  	||||||||
|  	 30  |  	 	 12.5  |  	 	 31.5  |  	||||||||
|
  |  	 	 40、50  |
  |  	 	 18  |  	 	 45  |  	||||||
|  	 75  |  	 	 36  |  	 	 90  |  	||||||||
|  	 100-250  |  	 	 45  |  	 	 100  |  	||||||||
|  	 300  |  	 	 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/10P15 0.5(S)/10P15
  |  	 	 15  |  	 	 15  |  	 	 15  |  	 	 63  |  	 	 100  |  	||||
|  	 400  |  	 	 20  |  	|||||||||
|  	 500  |  	 	 20  |  	 	 30  |  	 	 80  |  	 	 130  |  	||||||
|  	 600-800  |  	 	 20  |  	 	 30  |  	 	 40  |  	|||||||
|  	 1000-1600  |  	 	 30  |  	 	 40  |  	||||||||
