概述

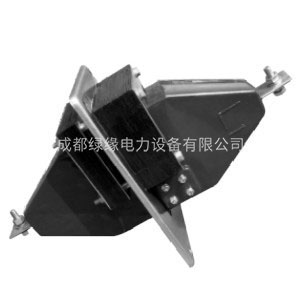

LFZD2-10電流互感器為環氧樹脂澆注全封閉穿墻式結構,適用于額定頻率為50Hz或60Hz,額定電壓為10kV及以下的電力系統中作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。


 原理
是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需要測量的電流的線路中,因此它經常有線路的全部電流流過,二次繞組匝數比較多,串接在測量儀表和保護回路中,電流互感器在工作時,它的2次回路始終是閉合的,因此測量儀表和保護回路串聯線圈的阻抗很小,電流互感器的工作狀態接近短路。
LAZBJ-10Q型電流互感器額參數:
1 額定絕緣水平:12/42/75 kV;
2 額定二次電流:5A,1A;
 3 額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表:
 4 局部放電水平符合GB1208《電流互感器》標準;
 5 污穢等級:Ⅱ級;
額定電流比(A)  | 準確級及額定輸出(VA)  | 保護級  | 一秒熱穩定電流(KA)  | 動穩定電流(KA)  | |
0.2S 0.2 0.5  | 額定輸出(VA)  | 準確級及準確限值系數  | |||
20/5  | 10  | 15  | 10P10  | 1.8  | 3.2  |
30/5  | 2.7  | 4.8  | |||
40/5  | 3.6  | 6.4  | |||
50/5  | 4.5  | 8  | |||
75/5  | 6.8  | 12  | |||
100/5  | 9  | 16  | |||
150/5  | 13.5  | 24  | |||
200/5  | 18  | 32  | |||
300/5  | 22.5  | 40.5  | |||
400/5  | 30  | 54  | |||
500/5  | 30  | 55  | |||
600/5  | 30  | 64  | |||
800-1000/5  | 40  | 72  | |||
