一、產品概述

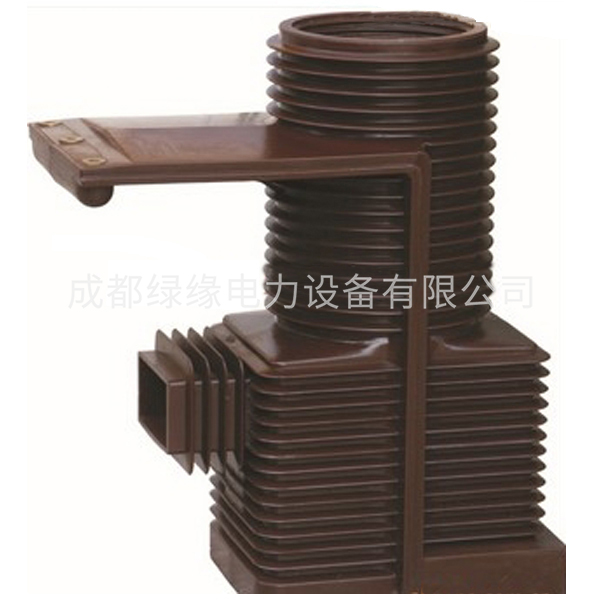

LDBJ9-40.5電流互感器為觸頭盒式電流互感器,適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中,作電能計量、電流測量和繼電保護用,是專門為KYN61-40.5高壓開關柜而設計的。本產品符合IEC60044-1及GB1208《電流互感器》標準。
二、結構簡介
 本型電流互感器為全封閉環氧樹脂澆注結構,其一次繞組的P1端被設置在觸頭盒內。

三、技術參數
 1、額定絕緣水平:40.5/95/185kV
2、額定二次電流:5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1
4、污移等級:Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。



LDBJ9-40.5電流互感器產品參數:
|  	 額定一次電流(A)  |  	 	 準確級次組合  |  	 	 額定輸出(VA)  |  	 	 額定短時熱電流(Ith)(kA)  |  	 	 額定動穩定電流(Idyn) (kA)  |
|  	 200~300  |  	 	 0.2/10P10  |  	 	 20/50  |  	 	 150I1n  |  	 	 375I1n  |
|  	 400  |  	 	 45  |  	 	 112.5  |  	||
|  	 500  |  	 	 63  |  	 	 130  |  	||
|  	 600  |  	||||
|  	 800  |  	 	 0.2/10P10  |  	 	 30/50  |  	 	 80  |  	|
|  	 1000~1200  |  	||||
|  	 1500  |  	||||
|  	 2000~3000  |  	 	 100  |  	 	 160  |
