產品概述

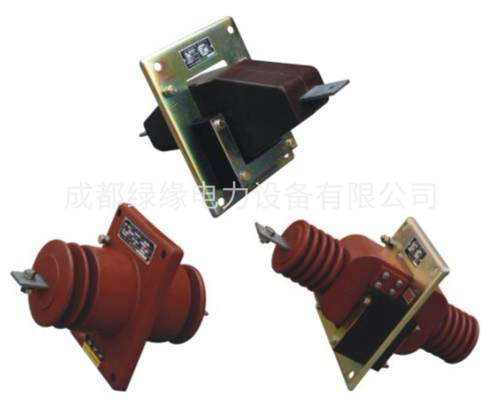

 LFZ-10 LFZJ1-10電流互感器是用環氧樹脂澆注的戶內半封閉式電流互感器,LFZ-10供戶內頻率為50Hz,10KV及以下電力系統作電流、電能測量及繼電保護用。
 LFZ-10 LFZJ-10型電流互感器在300A以下半封閉澆注絕緣結構,半封閉澆注絕緣的產品鐵心,采用疊片鐵心為二芯式鐵心結構,在鐵心柱上套有一次線圈與二線圈,一次及二次線圈間用樹脂絕緣。線圈與鐵心間骨架,澆注成整體,鐵心外露,全封閉澆注絕緣的產品鐵心采用圓環形二次線圈均繞于圓周一次為鋁棒單匝貫穿。線圈與鐵心澆注為整體,為全封閉絕緣結構,產品通過安裝板接地螺栓接地。



LFZ-10 5-800/5電流互感器產品參數:

|  	 產品型號  |  	 	 額定電流  |  	 	 級次組合  |  	 	 準確級及額定輸出 VA  |  	 	 一秒熱穩定  |  	 	 動穩定  |  	|||
|  	 0.2  |  	 	 0.2S  |  	 	 0.2  |  	 	 0.5  |  	 	 10P15  |  	||||
|  	 LFZ-10


  |  	 	 5/5  |  	 	 0.5s/10P10

  |
  |  	 	 10  |  	 	 10  |  	 	 15  |  	 	 0.5  |  	 	 0.8  |
|  	 10/5  |  	 	 0.9  |  	 	 1.6  |  	||||||
|  	 15/5  |  	 	 1.4  |  	 	 2.4  |  	||||||
|  	 20/5  |  	 	 1.8  |  	 	 3.2  |  	||||||
|  	 30/5  |  	 	 2.7  |  	 	 4.8  |  	||||||
|  	 40/5  |  	 	 3.6  |  	 	 6.4  |  	||||||
|  	 50/5  |  	 	 4.5  |  	 	 8  |  	||||||
|  	 75/5  |  	 	 6.8  |  	 	 12  |  	||||||
|  	 100/5  |  	 	 9  |  	 	 16  |  	||||||
|  	 150/5  |  	 	 13.5  |  	 	 24  |  	||||||
|  	 200/5  |  	 	 18  |  	 	 32  |  	||||||
|  	 300/5  |  	 	 24  |  	 	 42  |  	||||||
|  	 LFZJ-10


  |  	 	 20/5  |  	 	 0.2/10P15 0.5/10P15  |  	 	 10  |  	 	 15  |  	 	 20  |  	 	 30  |  	 	 1.8  |  	 	 3.2  |
|  	 30/5  |  	 	 2.7  |  	 	 4.8  |  	||||||
|  	 40/5  |  	 	 3.6  |  	 	 6.4  |  	||||||
|  	 50/5  |  	 	 4.5  |  	 	 8  |  	||||||
|  	 75/5  |  	 	 6.8  |  	 	 12  |  	||||||
|  	 100/5  |  	 	 9  |  	 	 16  |  	||||||
|  	 150/5  |  	 	 13.5  |  	 	 24  |  	||||||
|  	 200/5  |  	 	 18  |  	 	 32  |  	||||||
|  	 300/5  |  	 	 24  |  	 	 42  |  	||||||
