一、產品介紹

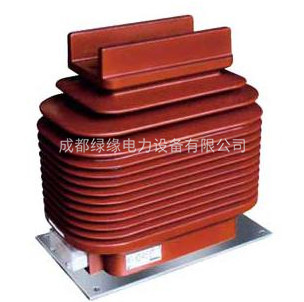

 LZZB9-35D電流互感器為環氧樹脂澆注全封閉產品,適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中,作電能計量、電流測量和繼電保護用。本產品符合IEC60044-1及GB1208《電流互感器》標準。


 二、結構簡介
LZZB9-35D系列電流互感器為全封閉支柱式結構,耐污染及潮濕,尺寸小,重量輕,適用于任何位置、任意方向安裝。單變比一次繞組為固定式;雙變比一次繞組采用串、并聯,改變一次接線方式,可得到兩種電流比。見圖示,串聯時為100/5A,并聯時為200/5A。LZZB8-35G、LZZB8-35AG適用于寬度為1.2米的中置柜。

 三、技術參數
1、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
2、額定絕緣水平:40.5/95/185kV
3、額定二次電流:5A,1A
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級:Ⅱ級。
LZZB9-35D電流互感器技術參數:
|  	 型號  |  	 	 額定一次電流(A)  |  	 	 準確級組合  |  	 	 額定輸出(VA)  |  	 	 短時熱電流(Ith)(kA/s)  |  	 	 額定動穩定電流(Idyn)( kA)  |
|  	 LZZB9-35  |  	 	 20  |  	 	 0.2/5P10  |  	 	 20/50  |  	 	 --  |  	 	 15  |
|  	 30,40  |  	 	 --  |  	 	 17.5  |  	|||
|  	 50  |  	 	 --  |  	 	 30  |  	|||
|  	 75  |  	 	 --  |  	 	 40  |  	|||
|  	 100  |  	 	 --  |  	 	 63  |  	|||
|  	 150,200  |  	 	 31.5/1  |  	 	 80  |  	|||
|  	 300,400  |  	 	 31.5/2  |  	||||
|  	 600  |  	 	 31.5/3  |  	||||
|  	 750  |  	 	 0.2/5P10  |  	 	 30/50  |  	 	 31.5/4  |  	 	 80  |  	|
|  	 800  |  	|||||
|  	 1000  |  	|||||
|  	 1250  |  	|||||
|  	 1500  |  	|||||
|  	 2000~3150  |  	 	 31.5/4  |  	 	 130  |
