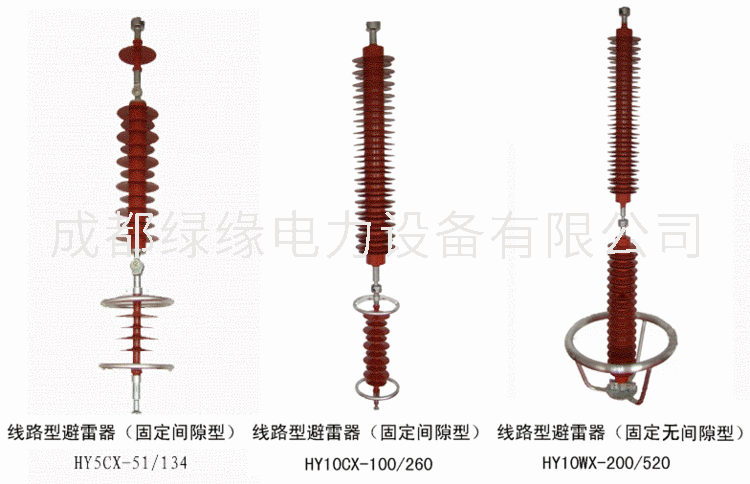

HY5WX-108/281 HY5WX-108/309線路型避雷器
一、產品概述
隨著高壓真空斷路器的日益廣泛使用，其強開斷能力引發各類操作過電壓，對電壓設備的保護提出了新的課題。
該產品采用四星型接法(俗稱三叉戟式接法)，設置公共中性點，不但可以大大降低相間過電壓，而且相對地保護水平也有質的提高，真正起到了對高壓真空斷路器操作過電壓的有效限制。
二、使用條件
環境溫度:不高于+40℃；不低于-40℃；；
地震烈度：7度及以下；
海拔高度：不超過2000m；
******風速：35m/s；
電源頻率：50±2Hz；60±2Hz；
免清掃條件：中等污穢及以下地區；
對無間隙產品：長期施加的工頻電壓不得超過保護器持續運行電壓；
對有間隙產品：安裝點短時工頻電壓升高不得超過保護額定電壓；
長期使用于以下異常條件，保護器需特別制作，訂貨時需說明：
溫度或海拔超標（高原、熱帶、寒帶、全封閉柜用、靠近電爐等）；
使用環境嚴重潮氣或腐蝕性氣體雜質（水上、鹽場、化工場等）；
強紫外線輻射（高原、強日照干旱地區等）；
特重污穢地區（礦山工作面、建筑工地工作面等）。
HY5WX-108/281 HY5WX-108/309線路型避雷器規格參數：
| 避雷器型號 | 使用場所 | 電壓等級(KV) | 避雷器額定電壓（KV） 有效值 (KV) | 無間隙避雷器 | 殘壓峰值（KV）（不大于） | ||||
| 避雷器持續運行電壓有效值 | 直流1mA參考電壓（KV）有效值 | 0.75倍直流1mA電壓下******泄漏 | ******電導電流（μA） | 30/60操作沖擊電流下8/20 | 1/4陡坡沖擊電流 | ||||
| HY5WX-108/281 | 線路型 | 110 | 108 | 84 | 157 | 50 | 281 | 239 | 315 |
| HY5WX-108/309 | 108 | 84 | 157 | 50 | 281 | 239 | 323 | ||
