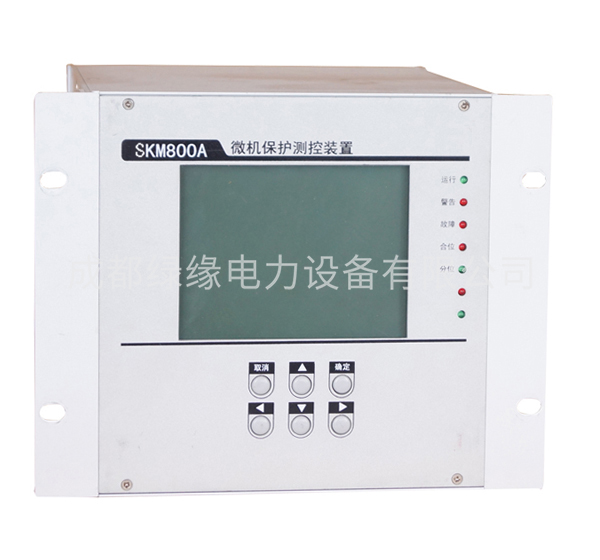

備用電源自動切換裝置SKM800A-BT
一、備用電源自動切換裝置SKM800A-BT
1.1保護功能
過流加速保護，及手合遙合于故障時加速跳閘；
三段式電壓閘閉鎖電流方向保護；
零序過流保護；
過壓保護；
低壓保護啊；
低頻減載（可投退低壓、滑差閉鎖）；
PT斷線監測及閉鎖予壓及方向保護元件；
三相一次重合閘（檢同期、檢無壓）；
進線備自投投退功能；
連切負荷；
連切電容器；
兩段母線PT告警；
1.2測控功能
母線電壓、線路電流、備投對予電壓、有功、無功、功率因數、頻率；
14路開關量輸入（交直流通用）；
控制回路監視及斷線告警；
斷路器手動及遙控分合閘操作（可以內帶放跳閉鎖繼電器）；
外部閉鎖備自投的開出；
CAN/RS485通訊接口；
通訊協議及故障錄波（選配）；
以太網接口。
二、備用電源自動切換裝置SKM800A-BT
2.1自投功能：
進線自投功能；
母聯（分段）自投功能；
連切負荷；
連切電容器；
兩斷母線PT告警；
2.2測控功能：
母線電壓、進線電流、進線電壓；
14路開關量輸入（交直流通用）；
控制回路監視及斷線告警；
外部閉鎖備自投的開出；
CAN/RS485通訊接口；
通訊協議及故障錄波（選配）；
以太網接口。
SKM800A系列微機保護產品選型表：
| 產品型號 | SKM800A-L線路保護裝置 | SKM800A-TC配電變保護裝置 | SKM800A-C電容器保護裝置 | SKM800A-MZ電動機差動保護裝置 | SKM800A-MB電動機中和保護裝置 | SKM800A-BT備用電源自動切換裝置 | SKM800A-MJ電壓自動檢測切換裝置 | SKM800A-TZ主變差動保護裝置 | SKM800A-TB主變后備保護裝置 | SKM800A-CK綜合測控裝置 | SKM800A-ZY站用保護測控裝置 | SKM9000后臺監控系統 |
| 功能 | ||||||||||||
| 三段式電流保護 | ¤ | ¤ | ¤ |
|
|
|
|
| ¤ |
|
|
|
| 反時限電流保護 |
| ¤ |
|
|
|
|
|
| ¤ |
|
|
|
| 負序電流保護 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
| 過負荷保護 | ¤ |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
| 零序電流保護 | ¤ | ¤ | ¤ |
| ¤ |
|
|
| ¤ |
|
|
|
| 零序電壓保護 |
| ¤ | ¤ |
|
|
| ¤ |
| ¤ |
|
|
|
| 低頻減載 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
| 電流加速保護 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
| 低壓保護 | ¤ |
| ¤ |
| ¤ |
|
|
|
|
|
|
|
| 過壓保護 |
|
| ¤ |
| ¤ |
|
|
|
|
|
|
|
| 三相自動重合閘 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
| 低壓閉鎖 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
| 差動速斷保護 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
| 比率差動 |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
|
| PT斷線檢測及閉鎖 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
|
| CT斷線檢測及閉鎖 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
| 電源備自投 |
|
|
|
|
| ¤ |
|
|
|
|
|
|
| 非電量保護 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
| 堵轉保護 |
|
|
|
| ¤ |
|
|
|
|
|
|
|
| 過熱保護 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
| 起動時間過長 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
| 實時時鐘 | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| 故障錄波 | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| ¤ | ¤ | ¤ | ¤ | ¤ |
| 以太網通訊 | ¤ | ¤ | ¤ |
| ¤ | ¤; | ¤ | ¤; | ¤ | ¤ | ¤ | ¤ |
| CAN、RS485 | ¤ | ¤ | ¤ |
| ¤ | ¤; | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
| SCADA后臺監控 |
|
|
|
|
|
|
|
|
|
|
| ¤ |
