JLSZY-10戶外組合式互感器
一、產品概述

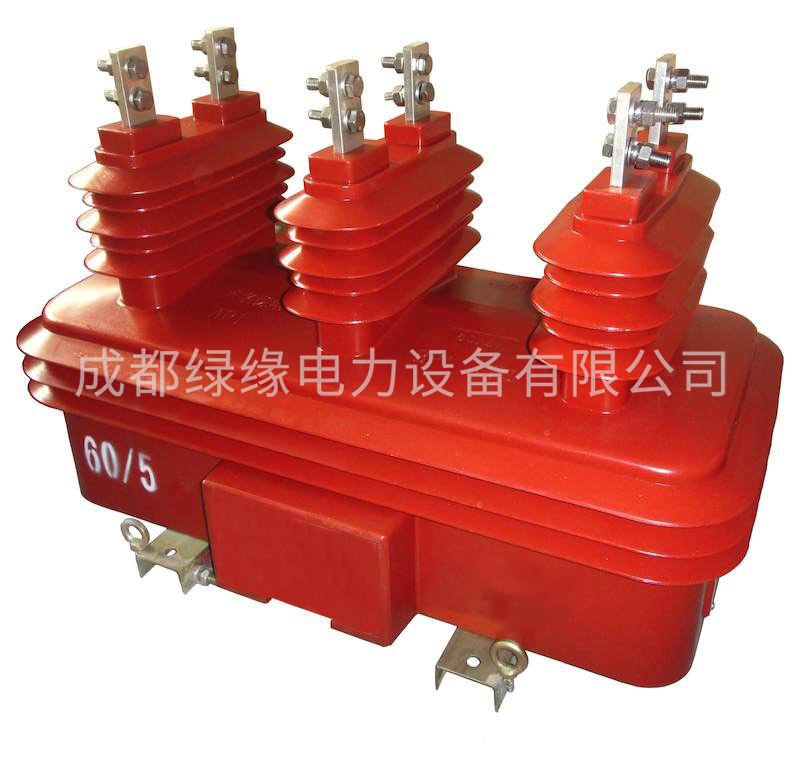

JLSZY-10戶外組合式互感器由三元件（三臺壓互感Y/y連接和三臺流互感）組合為一體,適用于額定頻率為50Hz,額定壓10KV及以下力系統中配三相四線能表作能計量用。具有爬比距大,絕緣性能好,計量準確度高,盜等優點,是實現高供高計******選擇。本型產品流互感鐵芯采用高導磁優質超微晶鐵芯,壓互感采用日本Z11高導磁優質取向硅鋼帶R型鐵芯。互感優化排列全真空一次澆注成型：底部有安槽鋼及接地螺絲,還設有供吊的吊環栓,高壓線通過一次導排接入,二次可由鎧纜直接接入表箱,具有結構緊湊,體積小,免維護,安方便等優點。本產品外殼為不銹鋼打造而成,表面光滑,明亮,耐腐蝕等優點。
二、注意事項使用前的檢查及維護：
1、測量繞組的絕緣阻和出廠值進行比較。
2、檢查二次回路的接線是否正確,接線盒螺絲和壓板位置是否正常。
3、檢查箱體外殼接地是否良好,雷保護措施是否妥協。
4、連接一次線時,應與網的相序一致,P1,P2的進出接線必須正確。
5、壓互感二次不允許短路,流互感二次不允許開路,壓互感,流互感二次及箱殼必須可靠接地,確保儀表和人身安全。
其他說明使用條件 ：本產品在環境溫-30℃～ 40℃的范圍內,海拔2500米以下使用。空溫度不大于85%安場所無嚴重的震動和顛簸,應無腐蝕性強烈的體,不宜安在易燃易爆的地方。
交易說明訂貨須知： 訂貨時,用戶應向制造廠提出如下內容：1,額定一次壓比,流比；2,準確等級；3,使用條件；4,配度表的種類和數量以及精度等級。
一、性能參數主要技術參數
1、額定壓：35KV 10KV 6KV
2、準確等級：0.5和0.2級 0.5S和0.2S級
3、額定變比：壓比：10000/100V,6000/100V流比：一次流為：2.5,5,7.5,10,15,20,30,40,50,75,100．．．．．．Ａ等規格。
4、雙流比規格：雙變比流二次流有注明流變比為1S1,1S2,1S3,21S1,21S2,21S3,其中S1,S2為小流變比S1,S3為大流變比,其中流變比接法應按對應的變壓******容量選擇
5、額定容量： 6KV 0.2,0.2S級 壓部分：2≤20VA 流部分：2≤10VA 0.5級 壓部分：2≤25VA 流部分：2≤10VA 10KV 0.2,0.2S,0.5級 壓部分：2≤25VA 流部分：2≤10VA 35KV 0.2,0.2S,0.5級 壓部分：2≤50VA 流部分：2≤10VA
二、型號表
| JLSZY-10 5/5 |
| JLSZY-10 10/5 |
| JLSZY-10 15/5 |
| JLSZY-10 20/5 |
| JLSZY-10 30/5 |
| JLSZY-10 40/5 |
| JLSZY-10 50/5 |
| JLSZY-10 75/5 |
| JLSZY-10 100/5 |
| JLSZY-10 150/5 |
| JLSZY-10 200/5 |
| JLSZY-10 250/5 |
| JLSZY-10 300/5 |
| JLSZY-10 400/5 |
| JLSZY-10 500/5 |
| JLSZY-10 600/5 |
