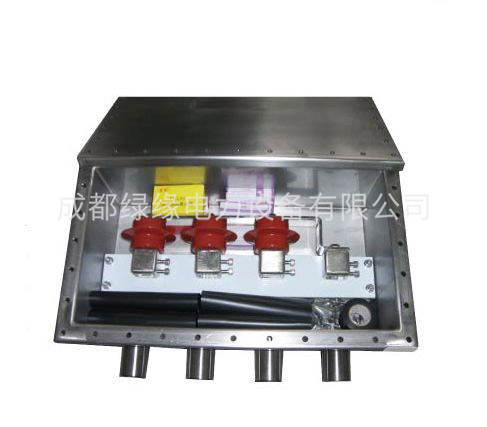

一、產品概述
直接接地箱(掛壁式|\地埋式)用于三相110kv交聯聚錄乙烯絕緣電纜金屬保護層,直接接地使用,使電纜正常工作時金屬護層有效可靠接地。

 二、產品特點
 本產品箱體采用高強度不銹鋼板制成,機械強度高,密封性能好,且具有良好的阻燃性;其內部接線板采用紫銅排經鍍錫處理,導電性能良好;適用于35KV~220KV的線路上使用,具有優良的電壓——電流特性曲線,保護性能良好。
一、直接接地箱性能指標:
|  	 試驗項目  |  	 	 技術要求  |
|  	 直流耐壓試驗  |  	 	 25KV1min不閃爍,不擊穿  |
|  	 沖擊電壓試驗  |  	 	 峰值40KV正負極性各1次不閃爍不擊穿  |
|  	 連接排與外殼間絕緣電阻試驗  |  	 	 不小于20MΩ  |
|  	 連接排接觸電阻試驗  |  	 	 不大于20μΩ  |
|  	 氣密性試驗  |  	 	 0.2MPa不滲漏  |
二、直接接地箱規格型號:
|  	 名稱  |  	 	 型號  |  	 	 外形尺寸 長×寬×高 mm  |  	 	 安裝孔位置尺寸 長×寬 mm  |  	 	 適用截面 mm2;  |  	 	 備注  |
|  	 接地箱  |  	 	 ZJD  |  	 	 500×340×150  |  	 	 360×300-φ15  |  	 	 50-240  |  	 	 掛壁式  |
|  	 接地箱  |  	 	 DJD  |  	 	 300×340×150  |  	 	 360×300-φ15  |  	 	 50-240  |  	 	 埋地式  |
