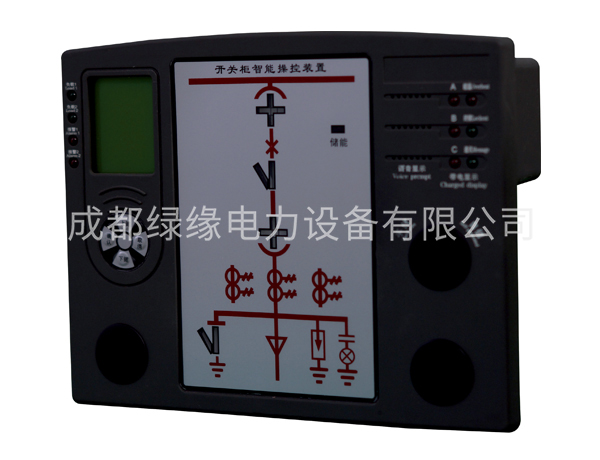

SKXY-100D開關柜智能操控裝置
一、產品介紹
SKXY-100D系開關柜智能操控裝置是我公司針對3-35kv電力開關柜的一種新型產品；適用于中置、手車柜、固定柜、環網柜等多種開關柜。
二、功能描述
1、有動態模擬顯示圖；
2、柜內溫濕度控制；
3、液晶顯示溫度值，溫濕度控制定值可選；
4、高壓帶電顯示及閉鎖功能；
5、語音防誤提示；
6、分合閘提示；
7、儲能提示；
8、遠方/就地操作；
9、數字照明開關，自動人體感應；
10、485通訊接口，Modbus協議；
三、安裝方式
1、外形尺寸：238（長）×178（寬）×72（深）mm；
2、開孔尺寸220（長）×165（寬）mm；
3、安裝方式：面板嵌入式安裝。
一、開關柜智能控制裝置產品選型表
|
功能
型號 |
SKXY-100A |
SKXY-100B |
SKXY-100C |
SKXY-100D |
|
人體感應探頭 |
|
|
|
√ |
|
語音防誤提示 |
|
√ |
√ |
√ |
|
語音帶電提示 |
|
|
|
√ |
|
動態模擬圖 |
√ |
√ |
√ |
√ |
|
帶電閉鎖顯示 |
√ |
√ |
√ |
√ |
|
驗電及核相 |
|
|
|
√ |
|
溫濕度數顯控制 |
|
|
√ |
√ |
|
溫濕度模擬控制 |
√ |
√ |
|
|
|
分合閘、儲能、遠方/就地柜內照明操作 |
|
√ |
√ |
√ |
|
預分預合閃光指示 |
|
|
√ |
√ |
|
分合閘回路完好指示 |
|
|
√ |
√ |
|
分合閘回路電壓顯示 |
|
|
|
√ |
|
主回路電流、電壓、功率測量和顯示 |
|
|
|
|
|
觸頭、電纜搭接頭溫度測量和顯示 |
|
|
|
選配 |
|
RS485通訊接口 |
|
√ |
√ |
√ |
|
可編程變送輸出4-20mA;0-5V |
|
|
|
選配 |
特別提示：
-
在做柜體高壓試驗時，請將傳感器插頭從儀器上拔下，待試驗完畢后正確復原，以免損壞儀器和傳感器。
-
建議溫控器負載配用150W的加熱器。
