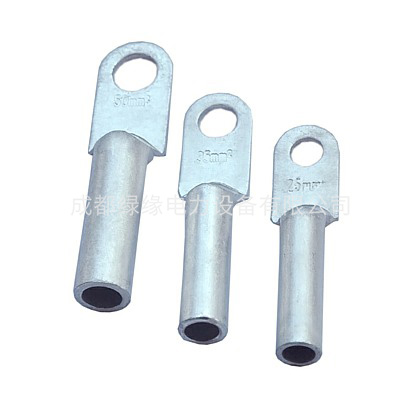

DL鋁接線端子
一、產品用途
DL鋁接線端子適用于配電裝置電力電纜導體與電氣設備端子板過渡連接。

二、產品特點
a、采用了摩擦焊工藝,焊縫強度高。
b、通電性能好,抗電化腐蝕,使用壽命長點。







  DL鋁接線端子適用于配電裝置電力電纜導體與電氣設備端子板過渡連接。
二、產品特點
a、采用了摩擦焊工藝,焊縫強度高。
b、通電性能好,抗電化腐蝕,使用壽命長點。

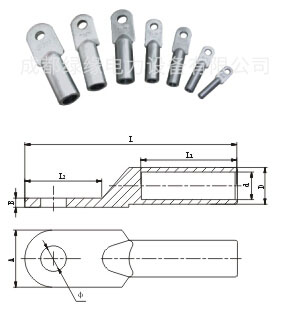

DL鋁接線端子技術參數:



|  	 型號  |  	 	 主要尺寸  |  	|||||
|  	 φ  |  	 	 D  |  	 	 d  |  	 	 L  |  	 	 L1  |  	 	 B  |  	|
|  	 DL-10  |  	 	 8.5  |  	 	 9  |  	 	 6  |  	 	 65  |  	 	 32  |  	 	 15  |
|  	 DL-16  |  	 	 8.5  |  	 	 10  |  	 	 6  |  	 	 67  |  	 	 35  |  	 	 15  |
|  	 DL-25  |  	 	 8.5  |  	 	 10  |  	 	 7  |  	 	 70  |  	 	 35  |  	 	 16  |
|  	 DL-35  |  	 	 10.5  |  	 	 11  |  	 	 8.6  |  	 	 77  |  	 	 36  |  	 	 18  |
|  	 DL-50  |  	 	 10.5  |  	 	 13  |  	 	 9.6  |  	 	 82  |  	 	 36  |  	 	 20  |
|  	 DL-70  |  	 	 12.5  |  	 	 15  |  	 	 11.5  |  	 	 92  |  	 	 41  |  	 	 23  |
|  	 DL-95  |  	 	 12.5  |  	 	 18  |  	 	 13.5  |  	 	 101  |  	 	 48  |  	 	 26  |
|  	 DL-120  |  	 	 14.5  |  	 	 20  |  	 	 15  |  	 	 105  |  	 	 50  |  	 	 28  |
|  	 DL-150  |  	 	 14.5  |  	 	 22  |  	 	 16.6  |  	 	 114  |  	 	 53  |  	 	 30  |
|  	 DL-185  |  	 	 16.5  |  	 	 24  |  	 	 18.6  |  	 	 121  |  	 	 53  |  	 	 34.5  |
|  	 DL-240  |  	 	 16.5  |  	 	 26  |  	 	 21  |  	 	 126  |  	 	 55  |  	 	 37  |
|  	 DL-300  |  	 	 20.5  |  	 	 32  |  	 	 23  |  	 	 142  |  	 	 65  |  	 	 42  |
|  	 DL-400  |  	 	 20.5  |  	 	 38  |  	 	 27  |  	 	 170  |  	 	 72  |  	 	 56  |
|  	 DL-500  |  	 	 21  |  	 	 45  |  	 	 29  |  	 	 195  |  	 	 76  |  	 	 60  |
|  	 DL-630  |  	 	 21  |  	 	 52  |  	 	 35  |  	 	 220  |  	 	 85  |  	 	 80  |
