一、產品概述

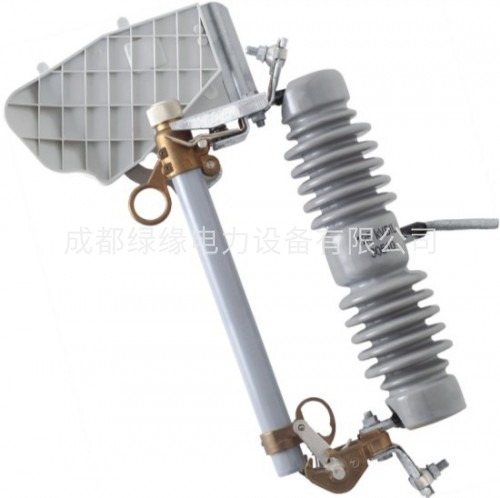

 LBUII-12F-12/100A LBUII-12F-12/200A戶外高壓陶瓷跌落式熔斷器對于配電系統除了作為熔斷器使用以外也作為戶外負荷開關使用。負荷開斷由一個獨立的負荷開斷滅弧柵限制了電弧并提供去游離作用。

 常規操作的負荷開斷用帶鉤的桿正常地拉開熔斷器進行。負荷開斷特性延長了熔斷器的壽命。獨立的負荷開斷原理能夠實現線路工人用普通的操作桿輕松、安全地切斷負荷電流。
 卓越的故障電流開斷能力12.5kA/12kV和16kA/12kV(最多可達4次)的故障電流開斷能力;

 二、應用范圍
 1.電容器組
 LBU Ⅱ型熔斷器為電容器組提供過電流保護并給出沒備帶點的可見指示,也提供了簡便和廉價的開斷電容電流的能力。

 2.變壓器的切合
 LBU Ⅱ型熔斷器可用于切合單相和三相變壓器組的勵磁電流。

 3.分段
  LBU Ⅱ型熔斷器提供一種在維護期間或意外條件不對單相和三相、環路和支線進行分段的簡便方法。

 4.上引線電桿
 LBU Ⅱ型熔斷器提供一種切合伴隨在地下饋線電纜上引到電桿的情況下引起的電容電流的解決方法。

 5.依據標準
 LBUII-12F-12/100A、LBUII-12F-12/200A戶外高壓陶瓷跌落式熔斷器熔斷器的設計和試驗滿足以下標準的要求:
  NEMA SG-2-1986
  ANSI C37.41.1994,ANSI C37.42-1989
  GB 15166.3-1994,DL/T 640-1997

 6.熔管結構
 LBU Ⅱ型熔斷器的載熔體為防潮熔管。

 7.熔管器底座
 LBU Ⅱ系列產品的底座由嵌入式機械結構和絕緣子組成。安裝機械機構金屬桿采用特殊的粘結材料與絕緣子粘結在一起,可承受開斷短路電流時產生的電動力。

 8.優點:
  防潮熔斷件管具備不吸潮、不變形,開斷容量大,抗紫外線,壽命長等優點;具備優良的電氣特性、絕緣強度以及優良的機械剛性、自潔能力;整體機構對中性好,安裝方便,安全可靠。
LBUII-12F-12KV戶外高壓陶瓷跌落式熔斷器主要技術參數:
|  	 額定工作電壓  |  	 	 12(15)kV/24(27)kV  |
|  	 額定連續工作電流  |  	 	 100A/200A  |
|  	 額定頻率  |  	 	 50Hz  |
|  	 熔斷器底座額定電流  |  	 	 100A/200A  |
|  	 額定短路開斷電流  |  	 	 12.5kA/100A  |
|  	 12.5kA/200A  |  	|
|  	 工頻耐壓濕試  |  	 	 30kV  |
|  	 工頻耐壓干試  |  	 	 42kV  |
|  	 額定雷電沖擊電壓  |  	 	 125kA  |
|  	 爬電比距  |  	 	 32.3mm/kV  |
|  	 機械壽命  |  	 	 500次連續分、合閘  |
|  	 海拔高讀不超過  |  	 	 1000m  |
|  	 環境溫度  |  	 	 -40℃ ~ +70℃  |
