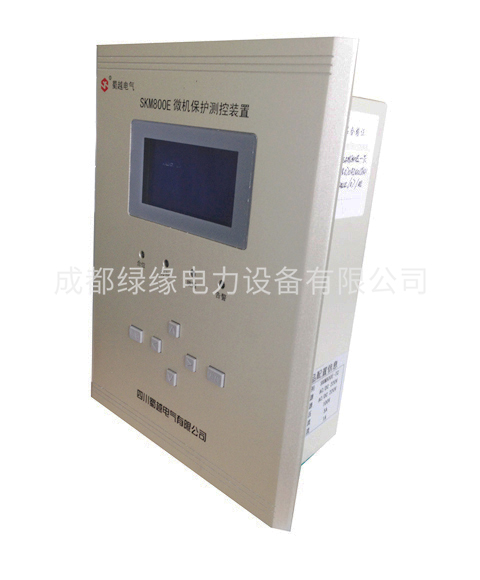

SKM800E-LBT線路備投保護裝置SKM800E-LBT
一、產品介紹
SKM800E-LBT線路保護測控裝置（帶進線備投）適用于35KV以下電壓等級的線路保護、測量、進線備投及控制。
二、主要功能
1.1保護功能
速斷
限時速斷
過流
過壓
進線備投
進線備投自復
非電量
1.2測控功能
遙信：8路外部開關量遙信輸入
遙測：4路電壓，8路電流，有功、無功、功率因素、頻率
遙控：短路器遙控分閘、合閘接點輸出
1.3通訊功能
裝置具有RS485通訊接口，可以與廠站自動化系統及智能設備連接通訊。
2、保護功能
2.1相間過電流保護
相間過電流保護配置了速斷、限時速斷、過流保護
2.2零序過流保護
2.3后加速保護
加速回路包括手動后加速和重后加速，為保證重合到永久性三相短路后可靠跳閘, 后加速不經方向閉鎖。
后加速保護還可用作母聯的充電保護，只需將"后加速保護"投退壓板投入，整定"過流后加速時間"定值即可實現、在實際運用中，某些變電站不需要備用電源自投功能，而只需要分斷開關的過流保護和充電保護，可以用本裝置來完成分斷開關的過流保護和充電保護功能。
2.4重合閘
a、啟動方式
三相一次重合閘在電流保護動作后重合閘功能開放15秒鐘，如果此時段內無閉鎖條件，并且三相均無電流則進行重合閘的邏輯判斷。
b、充電條件
開關處于合位
無閉鎖重合閘信號
c、放電條件
手動及遙控分閘
低壓解列動作
彈簧未儲能
開關位置狀態異常
2.5零序過壓
裝置具有零序電壓保護功能、零序電壓選擇的是由外部輸入。
2.6零序過流保護
裝置具有零序電壓保護功能，零序電壓選擇的由外部輸入
2.7低電壓保護
當任一線電壓小于電壓值，并經過可整定延時后，過電壓保護動作
2.8過電壓保護
當任一線電壓大于過電壓定值，并經過可整定延時后，過電壓保護動作
2.9非電流保護
裝置提供了1路跳閘非電和1路告警非電輸入
SKM800E-LBT線路備投保護裝置SKM800E-LBT定值參數表：
| 序號 | 定值名稱 | 移動范圍 |
| 1 | 電流速斷保護投退 | 投/退 |
| 2 | 速斷保護電流定值 | 0.00-59.9A |
| 3 | 速斷保護時間定值 | 0.0-99.99S |
| 4 | 限時速斷保護投退 | 投/退 |
| 5 | 限時速斷保護電流定值 | 0.00-59.9A |
| 6 | 限時速斷保護時間定值 | 0.0-99.99S |
| 7 | 過流保護投退 | 投/退 |
| 8 | 過流保護時間定值 | 0.00-59.9A |
| 9 | 過流保護時間定值 | 0.0-99.99S |
| 10 | 過壓保護投退 | 投/退 |
| 11 | 過壓保護電壓定值 | 0-129V |
| 12 | 過壓保護時間定值 | 0.0-99.99S |
| 13 | 欠壓保護投退 | 投/退 |
| 14 | 欠壓保護電壓定值 | 0-129V |
| 15 | 欠壓保護時間定值 | 0.0-99.99S |
| 16 | 進線備投保護保護投退 | 投/退 |
| 17 | 進線備投保護本側有壓定值 | 0-129V |
| 18 | 進線備投保護時間定值 | 0.0-99.99S |
| 19 | 進線備投保護對側有壓定值 | 0-129V |
