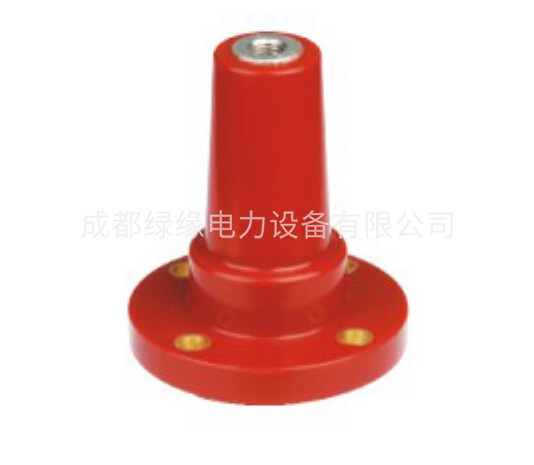

單通套管
一、產品介紹
200A單通套管接頭，與套管座配合提供了與一體式套管接頭相同的功能，與肘型接頭配合是可插拔連接系統中最基本的 組成部分，主要用于美式箱變、戶外環網柜的高壓電氣連接。單通套管接頭與套管座配合使用使得現場安裝與更換成為可能。
單通套管的內六角使安裝更為方便，其中配合使用安裝工具，可以將套管緊密安裝至套管座而避免任何潛在的損壞。
產品的黃色定位圈能夠很直接的反應出肘型接頭是否安裝到位。
其采用高品質的EPDM（三元乙丙橡膠）絕緣，單通套管內部先進的設計確保在與肘型接頭斷開時能正常滅弧。
二、功能和特點
1、全絕緣、全密封結構，無需絕緣距離，可靠保證人身安全。
2、防塵、抗洪水、耐腐蝕、免維護，既可用于戶外，也可浸在水中，適用任何惡劣環境。
3、組合極為靈活，進出線分支可達八路，滿足多種接線要求。
4、體積小、結構緊湊、安裝簡單、操作方便。
5、200A分支電纜接頭可作為負荷開關，帶負荷拔插，并具有隔離開關的特點。
6、可接短路故障指示器，便于迅速查找電纜故障。 有多種箱體材質可選擇：普通鋼配軍品綠色、鏡面不銹鋼、不銹鋼配軍品綠色等。
三、產品構造
1、 絕緣層：特有的配方和混合技術確保預制EPDM絕緣橡膠 的優質品質
2、 黃色定位圈：用以指示安裝是否到位
3、 外半導電層：預制的EPDM導電橡膠與電纜屏蔽的配合實 現屏蔽連續，并確保外半導電層處于接地狀態
4、 導電體：銅質部件把電流從銅質接頭連接到設備上
5、 帶螺紋底座：3/8″-16 UNC螺紋可以保證套管座安全連接 到單通套管上
6、 內六角：與內六角扳手配合使用，方便安裝
7、 銅質接頭：由導電性能良好的材質制成
8、 接地眼：預注到外半導電層中用于接地線的連接
9、 消弧室：有效消除電纜接頭插拔操作時產生的電弧，保證 設備安全運行
10、內半導電層：預制的EPDM導電橡膠有效的控制電氣應力
單通套管電壓參數和性能：
| 主要參數 | KV | |
| 額定電壓 | 25 | 35 |
| 最高相間電壓 | 26.3 | 36.6 |
| 最高相對地電壓 | 15.2 | 21.1 |
| 工頻耐壓 | 54KV/1分鐘 | 117KV/5分鐘 |
| 15分鐘直流耐壓 | 78 | 104 |
| 雷電沖擊耐壓 | 125 | 150 |
| 最低電暈起始電壓 | 19 | 26 |
