一、產品概述

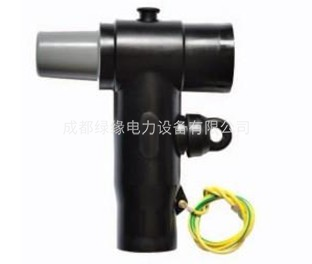

 35KV歐式電纜分支箱歐式前后電纜接頭用于電纜分接箱、環網柜、箱變等。用于Φ46/Φ56/91.5/ M16插座,全密封連接。適用電纜截面25-400mm2。630A歐式后接頭可和歐式前接頭或另外的后接頭連接,提供擴展的電纜連接回路(分支),它不能直接和套管座、穿墻套管連接。其尾部可直接用絕緣塞堵塞,也可擴展連接另一路歐式后接頭或后接避雷器。

 二、產品特點
 1、為全絕緣、全密封、全屏蔽產品
 2、前后接頭裝配后,中心距僅為100mm,不但充分滿足了充氣型網柜的安裝空間要求,而且使電纜分接箱的結構尺寸進一步變小。
 3、后接頭裝在前接頭后面,利用導電連接桿與前接頭連接,可實現多分支供電,且旋緊力大,通流可靠。
 4、2mm厚的均勻外屏蔽層,接地電阻小于1000Ω/cm。

 三、結構特點
 1、外半導電層:預制的EPDM導電橡膠符合IEEE592標準。
 2、絕緣層:特有配方和混合技術確保預制EPDM絕緣橡膠的優質品質。
 3、內半導電層:預制的EPDM導電橡膠有效控制和分散電氣應力。
 4、接地眼:預注到外半導電層中用于接地線的連接。
 5、應力錐:不同尺寸的應力錐配合T型電纜接頭使用,能確保水密封以及電纜應力釋放。
 6、壓接端子:全銅或銅鋁壓接端子適用于銅或鋁導體。
 7、絕緣子:環氧樹脂絕緣子內含有帶螺紋金屬件可以確保與雙頭螺栓緊密配合。
 8、雙頭螺栓:不銹鋼螺栓確保導體和套管緊密配
35KV歐式電纜分支箱歐式前后電纜接頭電流特性:
|  	 電流特征  |  	 	 A  |
|  	 額定電流  |  	 	 630A  |
|  	 短時耐受電流  |  	 	 27kA/3s  |
|  	 40kA/0.2s  |
35KV歐式電纜分支箱歐式前后電纜接頭電壓特性:
|  	 主要參數  |  	 	 單位KV  |
|  	 額定電壓  |  	 	 35  |
|  	 ******相間電壓  |  	 	 40.5  |
|  	 ******相對地電壓  |  	 	 26  |
|  	 5分鐘工頻耐壓  |  	 	 117  |
|  	 15分鐘直流耐壓  |  	 	 104  |
|  	 雷電沖擊耐壓  |  	 	 200  |
|  	 最低電暈起始電壓  |  	 	 26  |
