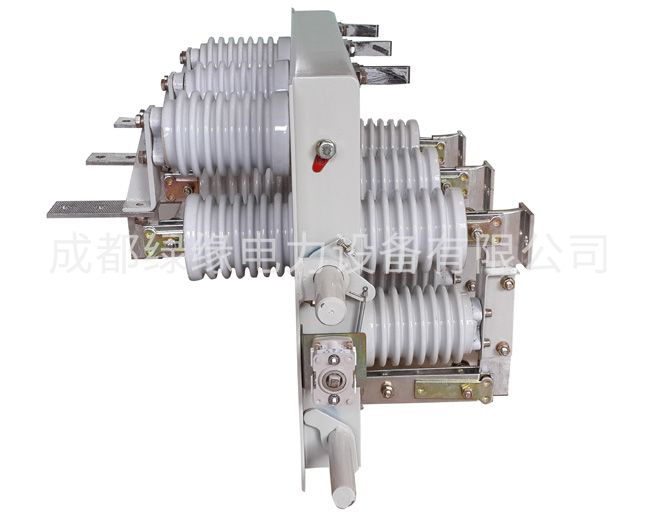

GN30-24 GN30-24D型高壓戶內隔離開關
一、產品介紹
GN30-24 GN30-24D型旋轉式戶內高壓隔離開關是一種旋轉接觸刀式的新型隔離開關，主要結構是在三相共底架的上，下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉轉觸刀。從而實現開關的合閘與分閘。GN30-12D型開關是在GN30-24型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需求。本產品設計緊湊、占用空間小、絕緣能力強、易于安裝調整，其性能符合GB1985-89《交流高壓隔離開關和接地開關》的要求，適用額定電壓24千伏交流50赫茲及以下戶內電力系統中，作為在有電壓無負載情況下，分合電路之用，可與高壓開關柜配套使用，也可以單獨使用。
二、使用環境條件
海拔高度不超過1000m;
周圍空氣溫度：上限+40℃ 下限-10℃
相對濕度：日平均值不大于95%,月平均值不大于90%
地震烈度不超過8度；
無嚴重粉塵、化學腐蝕性和爆炸性物質的場所。
無經常性劇烈振動的場所。
配套產品推薦：
|
GN30-24 GN30-24D型高壓戶內隔離開關型號參數：
| 產品型號 | GN30-24/630A | GN30-24/1000A | GN30-24/1250A | |
| GN30-24D/630A | GN30-24D/1000A | GN30-24D/1250 | ||
| 額定電壓(KV) | 24 | |||
| 額定電流(A) | 630 | 1000 | 1250 | |
| 額定短時耐受電流（KA） | 20 |
| 31.5 | |
| 額定短路持續時間（S） | 4 | |||
| 額定峰值耐受電流（KA） | 50 |
| 80 | |
| 額定絕緣水平 | 1min工作耐受電壓（KV) | 75 | ||
| 雷電沖擊耐受電壓(KV) | 42 | |||
